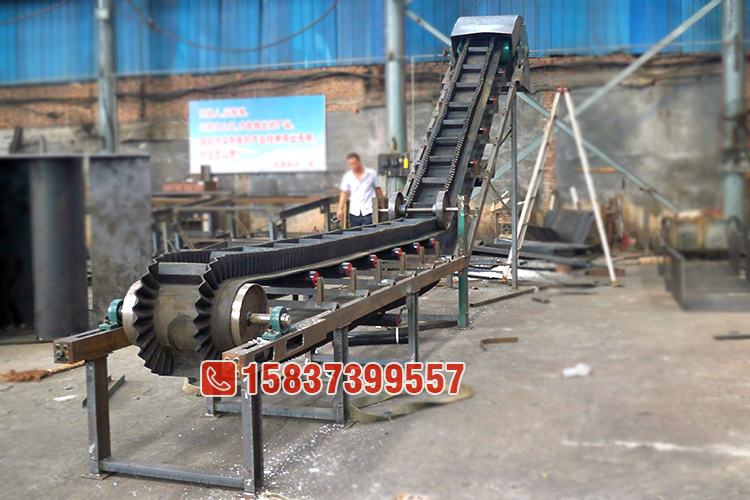

DJ型大倾角皮带输送机

DJ型大倾角皮带输送机概述

DJ型大倾角皮带输送机的输送带上面有横隔条、两边有挡板，因此比TD75型皮带输送机有着较大的输送角度，所以叫做大倾角皮带输送机，输送带一般为黑色橡胶材质，适合煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶、热电等行业使用。

大倾角皮带机技术先进、结构新颖、倾角任选范围(0°~90°)、输送量大、占地面积小、能耗省、噪音低、胶带运行平稳、使用寿命长、可选型式多等特点，有利于总体设计和节约总体造价等优点，是大倾角输送散料的理想设备。

大倾角皮带输送机特点

大倾角皮带输送机输送散状物料，能大量节省设备占地面积，彻底解决普通花纹皮带输送机所不能达到的输送角度。相对于斗式提升机、螺旋输送机、刮板输送机，不会对物料造成破损搅拌也是较大的一个优点。

大倾角皮带输送机布置形式

大倾角皮带机也叫做波状挡边带式输送机，其基本布置形式多种多样，可以根据现场使用情况进行选择。由于采用了波状挡边输送带，可实现在垂直面内的变角度布置。因此，除了水平型和直线倾斜型外，还可布置成L型、倒L型及Z型，其中Z型的，最大倾角B可达90°。

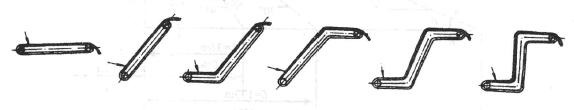

波状档边带式输送机基本布置形式
(a)水平型 (b)直线倾斜型 (c)L型 (d)倒L型 (e)Z型(8<90°) (f)Z型(B=90°)

为了取得较好的加料及卸料效果，其加料处设在尾部水平(或微倾斜)段，而在头部进行卸料。当输送机倾角大于45时，推荐采用Z型布置形式，如图2-41中(e)、(f)所示。当输送机倾角小于45°时，一般可采用图2-41中(a)、(b)、(e)、(d)所示的布置形式

大倾角皮带输送机技术参数
