DZSF型直线振动筛

【产品类别】:直线振动筛

【 关 键 词】:直线筛,直线振动筛,DZSF型直线振动筛

【产品简介】:直线振动筛是一种轻型振动筛分机设备,安装两台振动电机,直线筛适用于粒度在0.074-5mm,含水量小于7%、无粘性的各种干式粉状物料的筛分、分级、除杂。

DZSF型直线振动筛

DZSF型直线振动筛概述

直线振动筛是一种轻型振动筛分机设备,适用于粒度在0.074-5mm,含水量小于7%、无粘性的各种干式粉状物料的筛分,最大给料粒度一般不大于10mm。是用途较为广泛的一种筛分设备,可以筛分大部分的颗粒、粉状物料。筛网层数可以制作1-7层不等。

直线振动筛

直线振动筛上配备两台振动电机,工作时,两台振动电机运转方向相反,同时向内或同时向外,其偏心块所产生的激振力在平行于电机轴线方向的合力相互抵消,而在垂直于电机轴方向的合力在偏心块同向时达到最大,因此该系列振动筛的运动轨迹为一直线。这也是直线振动筛名称的含义。

DZSF型直线振动筛结构

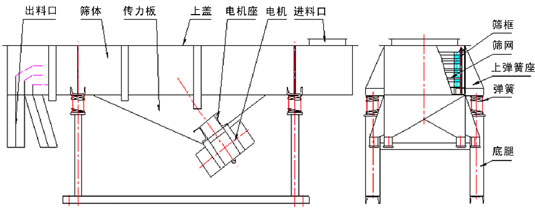

直线振动筛结构
直线振动筛主要有箱体、支腿、振动电机、密封盖、筛网、减震弹簧等部分组成。

减震弹簧:根据直线振动筛型号大小,可选用钢簧、橡胶弹簧、复合弹簧不等;
振动电机:铜线电机,激振力大。两台振动电机转向相反;
出料口:出料口可制作方口、圆口,方向也可以根据需要进行定制;
筛框:常用的振动筛筛框有实木筛框、金属筛框(铁框);
筛网:根据筛分的物料来选择网孔的尺寸、大小,一般25目以下筛网加装弹跳球、托网。

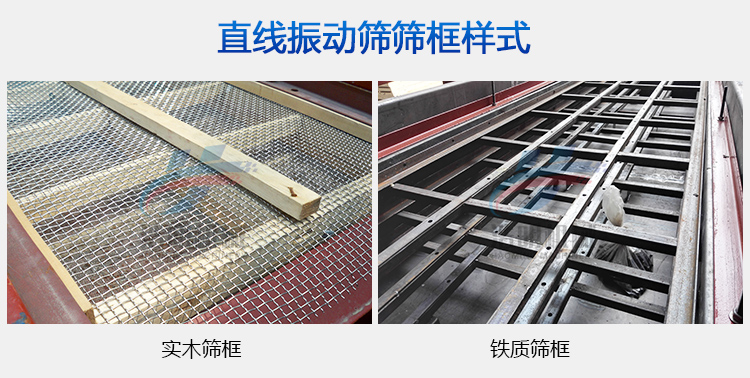

直线振动筛筛框样式

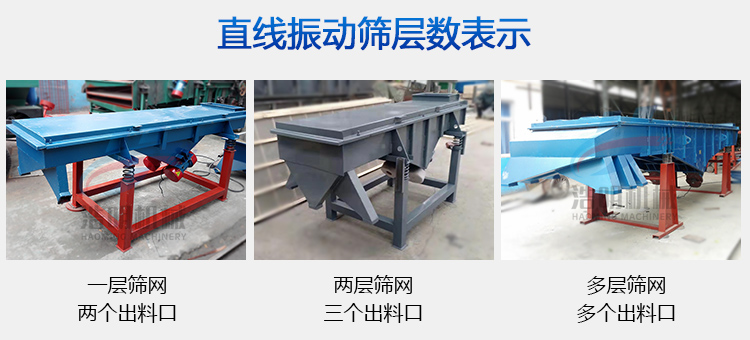

直线振动筛筛网层数表示

直线振动筛筛网层数表示

DZSF系列直线振动筛可根据需要制作1-7层筛网不等,一层筛网,可将物料筛分为筛上物、筛下物两种规格,因此有两个出料口,以此类推,两层筛网三个出料口,三层筛网四个出料口。

DZSD直线振动筛特点分析

直线振动筛特点

DZSF轻型直线振动筛在各行各业都有着广泛应用,筛分量大、应用范围广等特点造就了它的普遍使用,主要特点体现在以下几点:

1、体积小、重量轻、结构简单、安装方便、维修容易。
2、噪声小、耗能少、效率高、造价低。
3、筛分精度高,无粉尘污染,有利环境保护。
4、可更换多种筛网,使用寿命长。
5、样式多种多样,可制作一层、多层,电机上振、下振、侧振等样式。

DZSF型直线振动筛实物拍摄

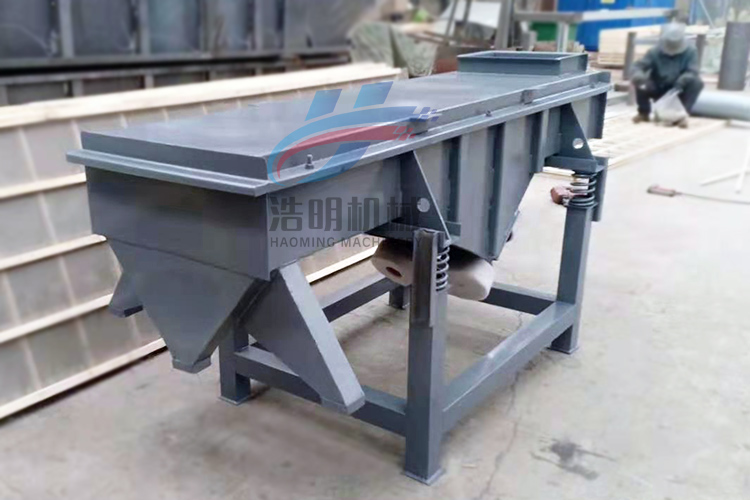

525一层直线振动筛
525-1F型号直线振动筛,一层筛网,两个出料口

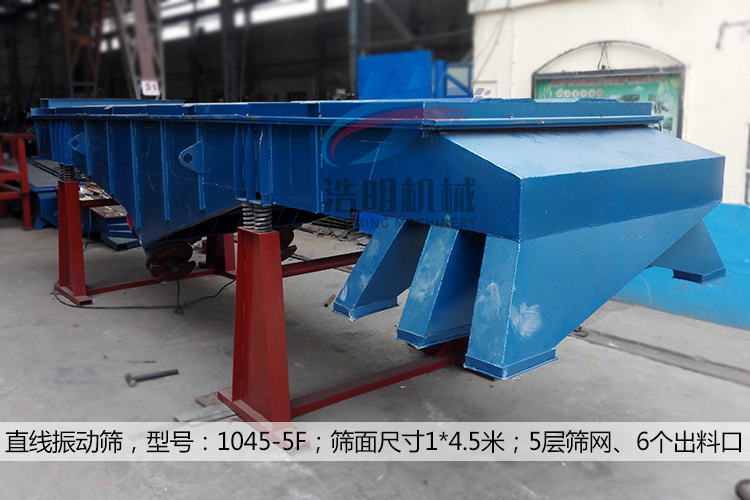

1045-5层直线振动筛
多层直线振动筛,型号:HMSF-1045-5F,筛网层数:5层;出料口数量:6个;筛面尺寸:1*4.5米

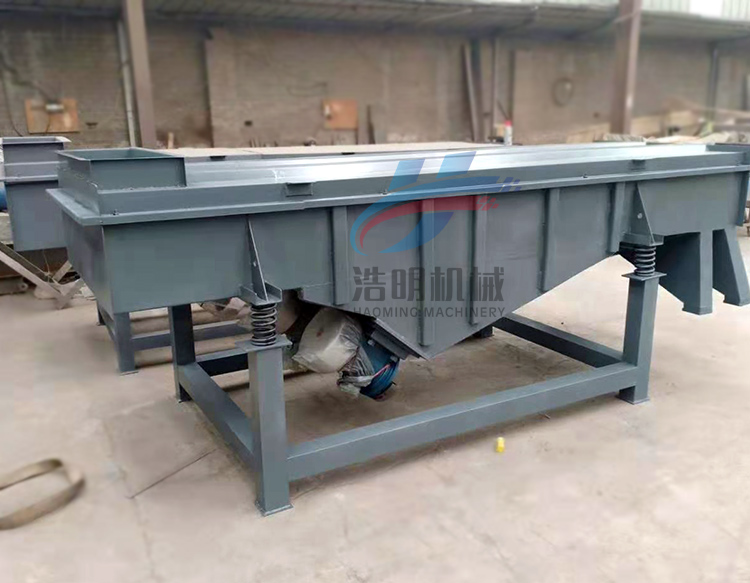

轻型直线振动筛
直线振动筛

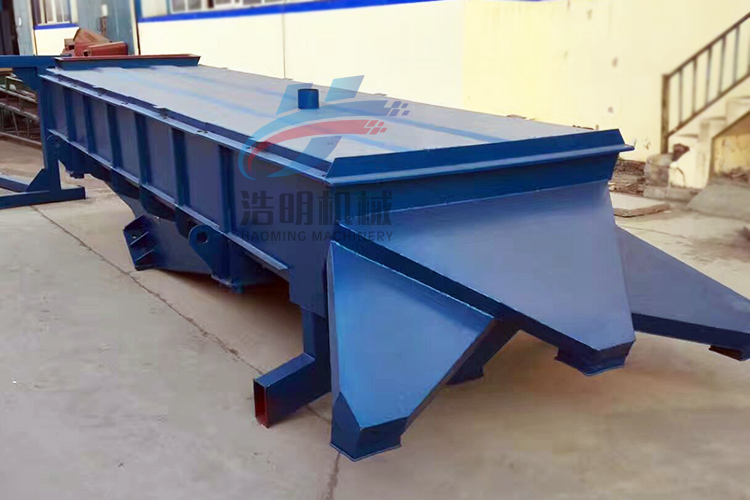

多层直线振动筛,出料口方向可根据需要定制

直线振动筛使用与维修指导

1、本机应装设电气保护装置。
2、本机运行初期,每天至少检查地脚螺栓一次,防止松动。
3、当电机旋转方向不符合要求时,调整电源相序即可。
4、电机应保证润滑良好,每运行二周左右补充锂基润滑脂(ZL-3)一次,加油时,通过油杯加入适量锂基润滑脂。当采用密封轴承时,电机没有安装油杯。
5、本机累计运行1500小时后,应检查轴承,若有严重损伤时应立即更换。
6、本机停置较长时间后再次使用时,应测量绝缘电阻,用于500伏兆欧表测量,应大于0.5兆欧。
